Какое-то время вынашивал идею поковыряться с CAN шиной на F800R и собрать свою приборку с подсчетом и отображением всякой статистики. Вот наконец дошли руки сделать первый шаг и собрать прототип для экспериментов.
В этом треде хотел поделиться результатами.

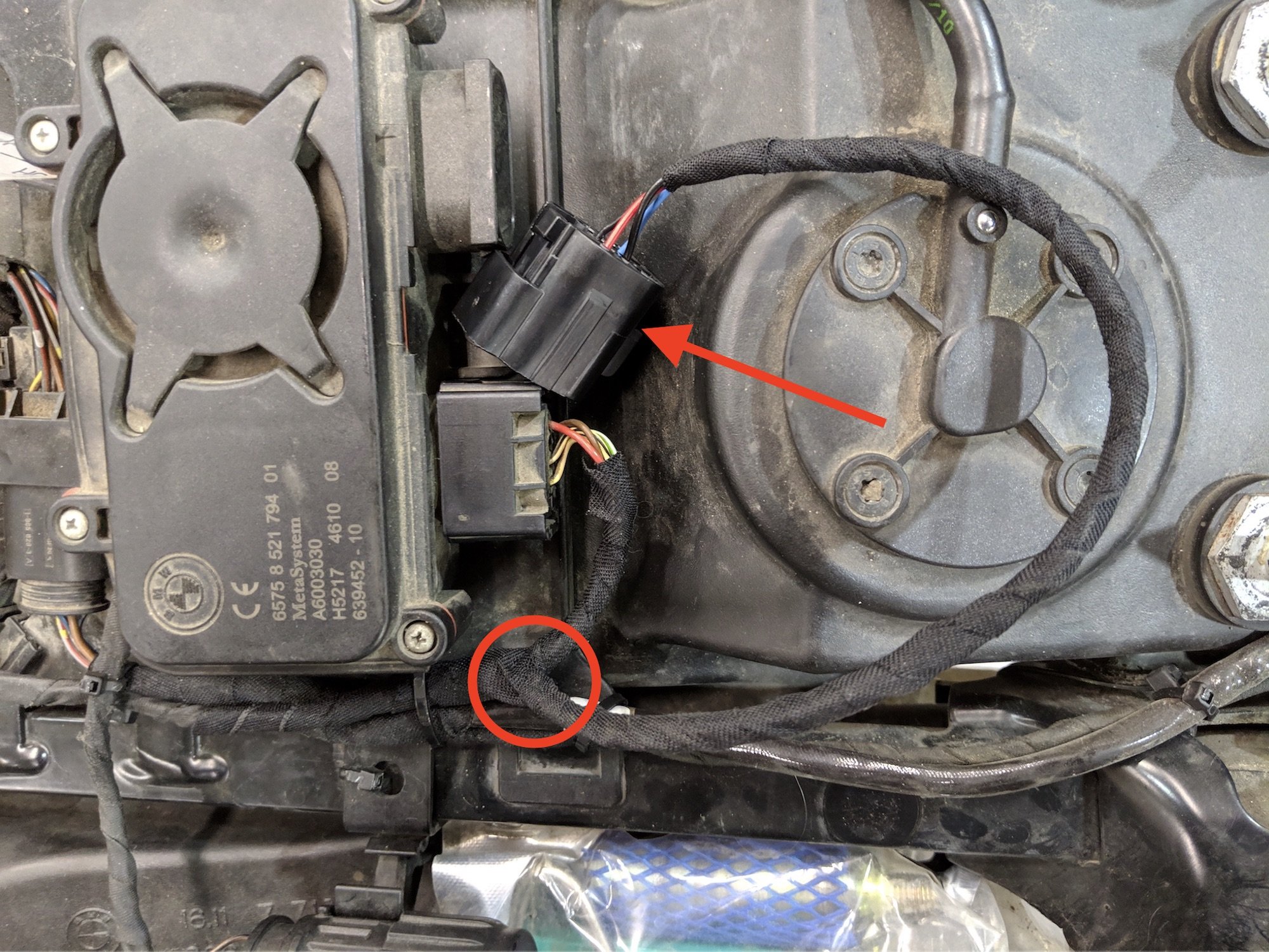

Для начала искал место, куда можно было бы наиболее безболезненно врезаться в CAN, в итоге вскрыл жгут, который идет к DWA и отвел от него себе разъем с CAN и питанием:

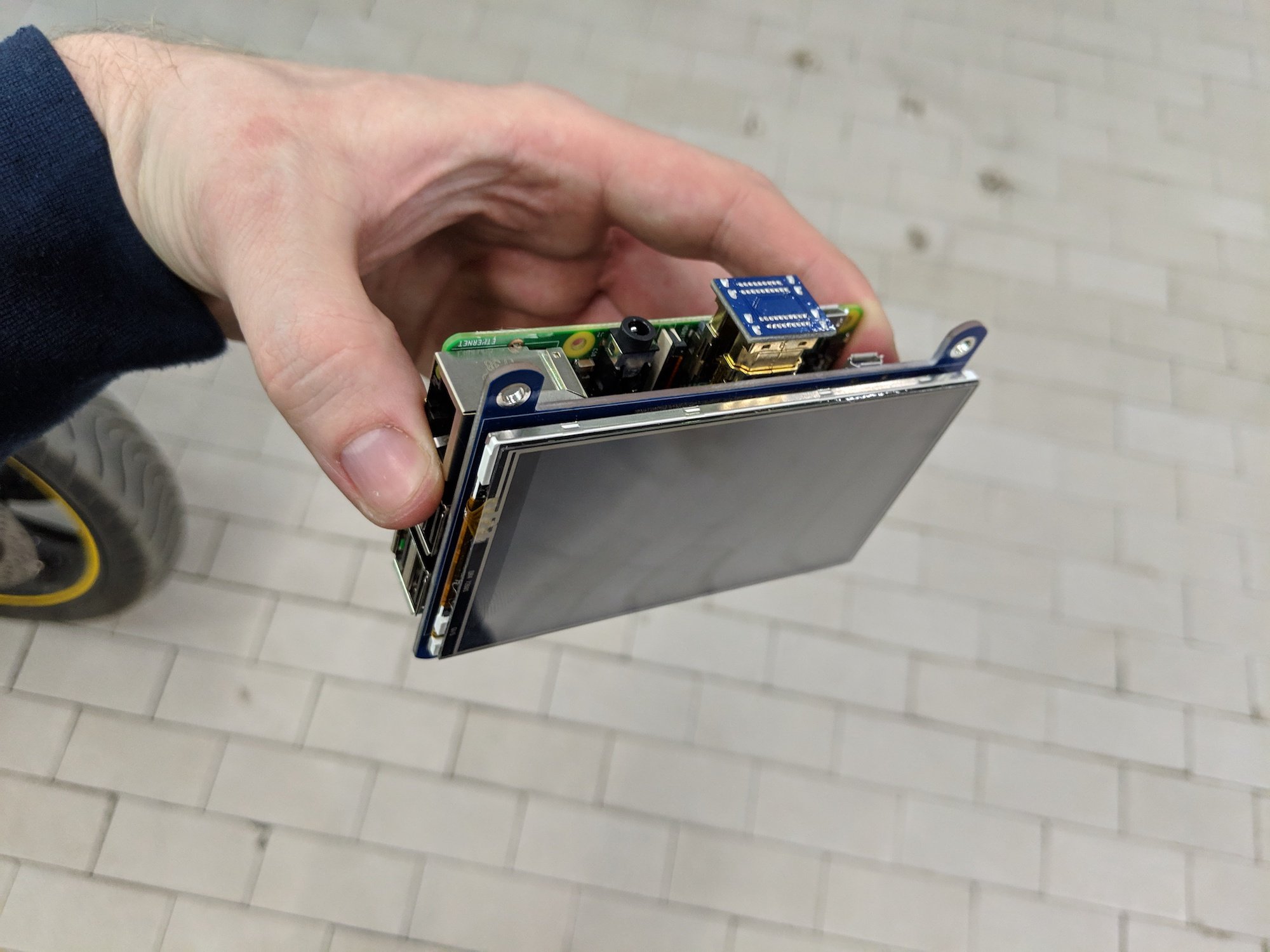

В качестве приборки взял пока RPI с 4" LCD:

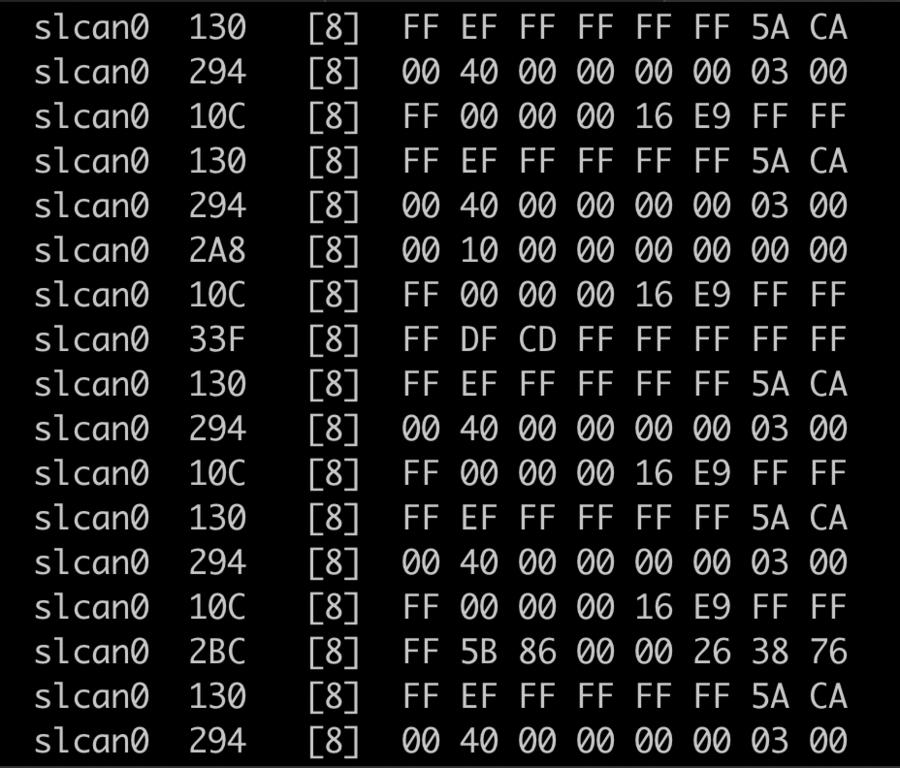

Подключился к CAN через самодельный адаптер, запитал rpi, включаю зажигание и вуаля, пошли данные! )
Дальше дело техники, набросал пока отображение скорости, передачи и оборотов. Живет все временно в телефонном креплении и питается от бортовой зарядки
ardon:

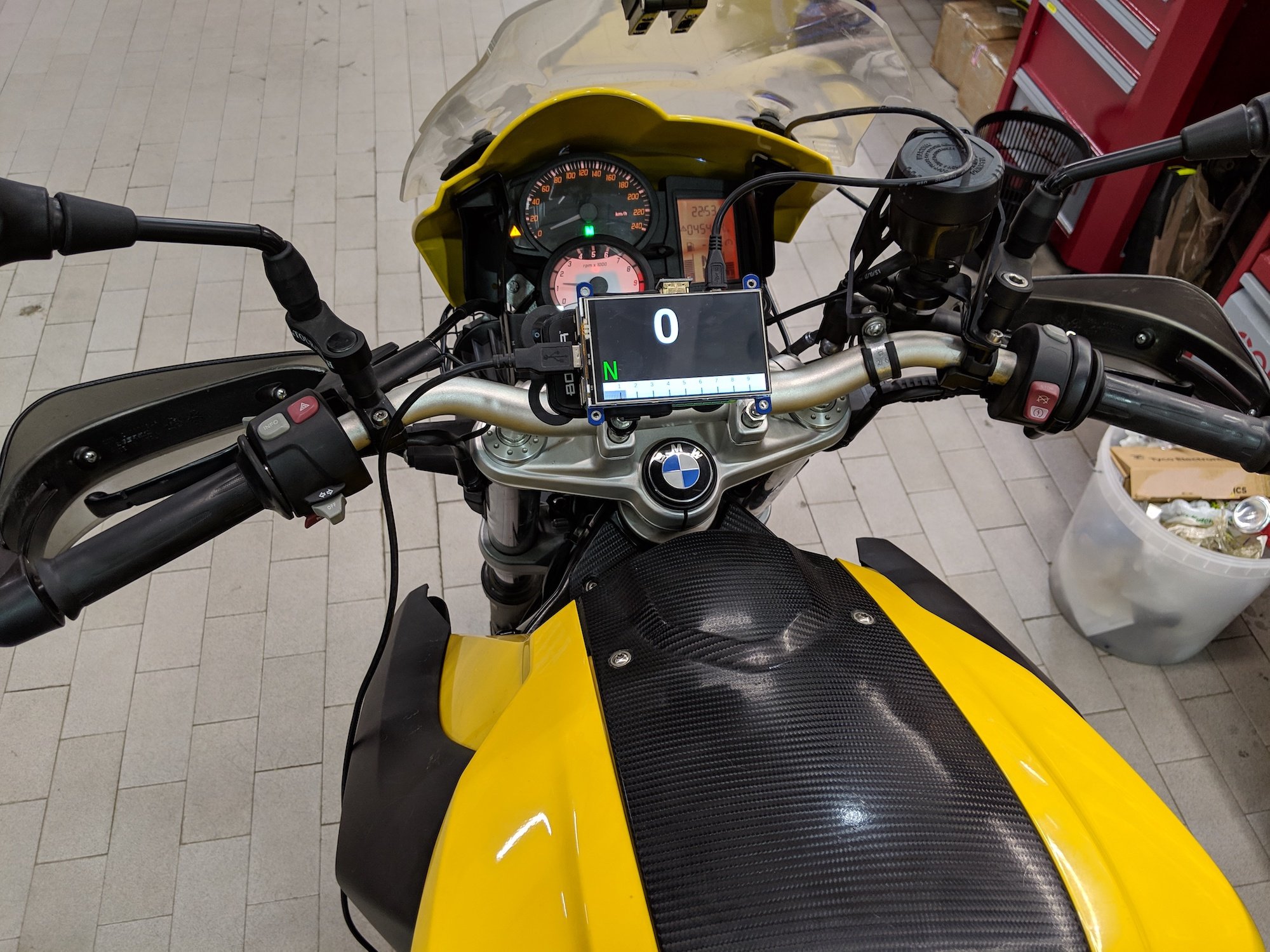

Выглядит вот так:
Буду потихоньку накручивать функционал, сделаю нормальный корпус и подключение "приборки" одним разъемом с питанием от бортовой сети. Хочется сделать продвинутый БК со сбором и отображением статистики (в CAN довольно много интересных данных). В целом туда же можно вынести сервисные функции, например базовую диагностику.
Интересно, как оно покажет себя на ярком солнце... :scratch_one-s_head:
![bc.JPG bc.JPG](https://bmwclubmoto.ru/data/attachments/64/64482-ead750a848238e5778887119190d8a77.jpg)
В этом треде хотел поделиться результатами.

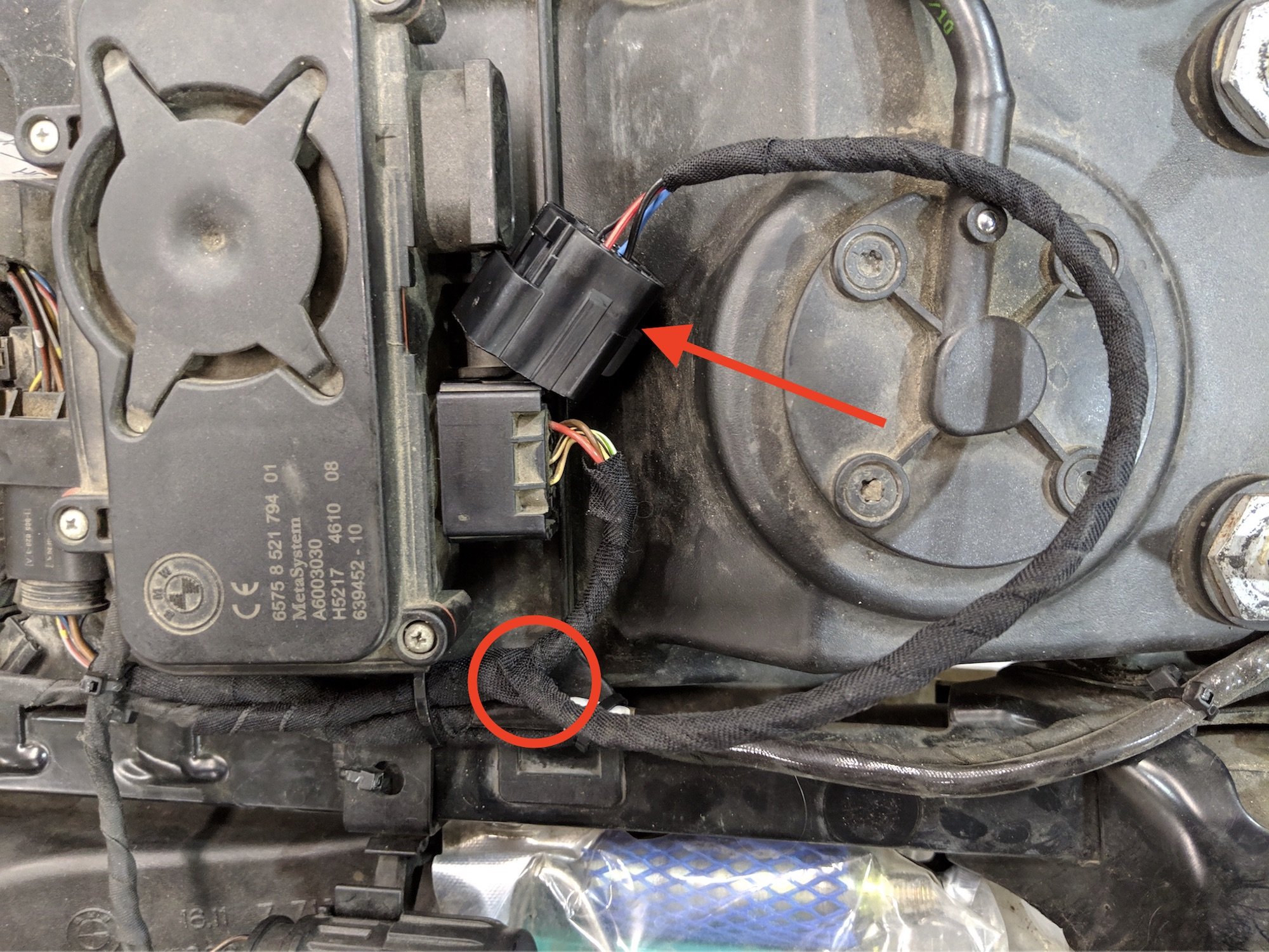

Для начала искал место, куда можно было бы наиболее безболезненно врезаться в CAN, в итоге вскрыл жгут, который идет к DWA и отвел от него себе разъем с CAN и питанием:
![conn.jpg conn.jpg](https://bmwclubmoto.ru/data/attachments/64/64479-19e420e0a74f2b99391e0b22332f563c.jpg)
В качестве приборки взял пока RPI с 4" LCD:
![rpi.JPG rpi.JPG](https://bmwclubmoto.ru/data/attachments/64/64480-9eef6cf61e004ccc9a4e27e2343430c4.jpg)
Подключился к CAN через самодельный адаптер, запитал rpi, включаю зажигание и вуаля, пошли данные! )
![data.jpg data.jpg](https://bmwclubmoto.ru/data/attachments/64/64481-bd518b5d9d1006dee0e2896f56ac9c3b.jpg)
Дальше дело техники, набросал пока отображение скорости, передачи и оборотов. Живет все временно в телефонном креплении и питается от бортовой зарядки
Выглядит вот так:
Буду потихоньку накручивать функционал, сделаю нормальный корпус и подключение "приборки" одним разъемом с питанием от бортовой сети. Хочется сделать продвинутый БК со сбором и отображением статистики (в CAN довольно много интересных данных). В целом туда же можно вынести сервисные функции, например базовую диагностику.
Интересно, как оно покажет себя на ярком солнце... :scratch_one-s_head:
